Designed for outdoor pond aeration applications
Features:? High torque designs? Epoxy painted for corrosion protection? Double sealed ball bearings? Drain holes provided to purge condensation
Product Features |
| |

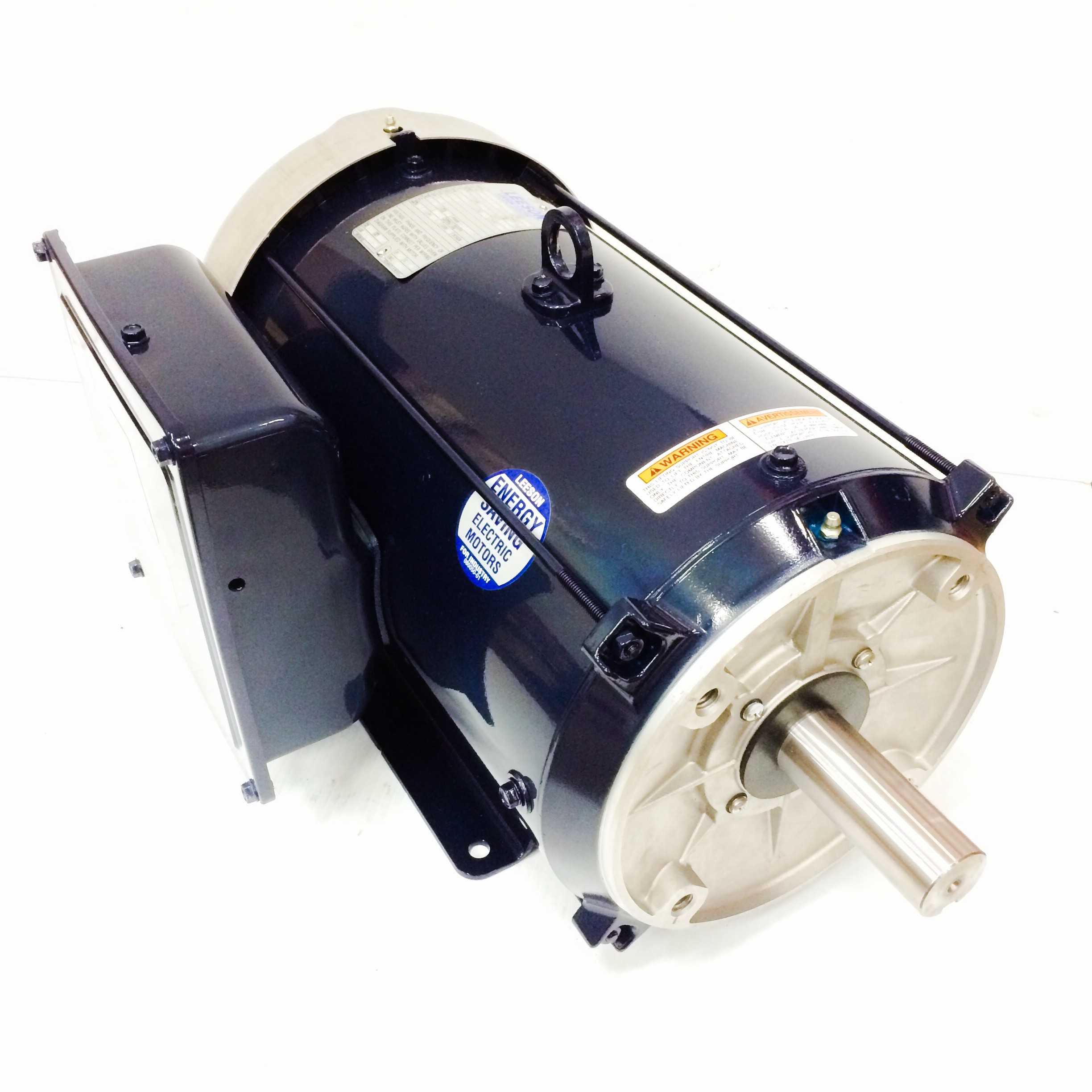

| | | Catalog No | 140833.00 | Model | C215T17FK19A | | Product type | AC MOTOR | Stock | Stock | | Description | ..10HP..1765RPM.215TC.TEFC.230/460V.3PH.60/50HZ.CONT.40C.1.25SF.RIGID C.C215T17FK19A............. |
|
|
| Information shown is for current motor's design | | Engineering Data | | Volts | 230 | Volts | 460 | Volts | 190/380 | | F.L. Amps | 26.8 | F.L. Amps | 13.4 | F.L. Amps | 31.2/15.6 | | S. F Amps | 32.4 | S. F Amps | 16.2 | S. F Amps | 36.6/18.8 |
| | RPM | 1800 | Hertz | 60 | | | | HP | 10 | Duty | CONTINUOUS | TYPE | TF | | KW | 7.5 | | | | | | Frame | 215TC | Serv. Factor | 1.15 | Phase | 3 | | Max Amb | 40 | Design | B | Code | H | | Insul Class | F | Protection | NOT | Therm.Prot. | | | Eff 100% | 91.7 | Eff 75% | | PF | 77 | | UL | Y-(LEESON UL REC) | CSA | Yes | Bearing OPE | 6206 | | CC Number | | CE | Yes | Bearing PE | 6207 | | Load Type | | Inverter Type | | Speed Range | NONE |
| | RPM | 1500 | Hertz | 50 | | | | HP | 10 | Duty | CONTINUOUS | TYPE | TF | | KW | 7.5 | | | | | | Frame | 215TC | Serv. Factor | 1.15 | Phase | 3 | | Max Amb | 40 | Design | B | Code | H | | Insul Class | F | Protection | NOT | Therm.Prot. | | | Eff 100% | 91.7 | Eff 75% | | PF | 79 | | UL | Y-(LEESON UL REC) | CSA | Yes | Bearing OPE | 6206 | | CC Number | | CE | Yes | Bearing PE | 6207 | | Load Type | | Inverter Type | | Speed Range | NONE |
| | Motor Wt. | 182 LB | Enclosure | TEFC | Lubrication | POLYREX EM | | Nameplate | 081299 | Mounting | RIGID | Rotation | REV | | Assembly | 210-010.01 | Shaft Dia. | 1 3/8 IN | Ext. Diag. | 005010.01 | | Cust Part No | | Outline | <037634-1300 | Ext. Diag2 | | | Packaging | B | | | Winding | T9497 | | Carton Label | Leeson Farm Duty | | | GROUP: | 3 | | Iris | | Paint | BLUE - LEESON (EPOXY) | Test Card | 02 |
| | Form Factor | | RMS Amps | | Const Torque Speed Range | | | Torque | | Peak | | | | | AB Code | | Peak@DegC | | | | | Resistance | | | | | | | Connection | | | | | |
| | Rework Status | | Rework TYPE | | | |
| | Hazardous Loc | NONE | Brake Motors | | | Explosion Proof | | Temp Op Code | | FORCE | | | Class | | GROUP: | | VDC | | | Class | | GROUP: | | ADC | | | | | | | Brake Coil OHMs @25 C | |
| Performance | | Torque UOM | LB-FT | Inertia (WK?) | 1.16 LB-FT^2 | |
| Torque | 29.75(Full Load) | 90(Break Down) | 40(Pull Up) | 55.2(Locked Rotor) | | CURRENT (amps) | 13.4(Full Load) | 48.5(Break Down) | 77(Pull Up) | 79(Locked Rotor) | | Efficiency (%) | 0(Full Load) | 91.7(75% Load) | 90.6(50% Load) | 85.8(25% Load) | | PowerFactor | 0(Full Load) | 71.7(75% Load) | 60.1(50% Load) | 39.6(25% Load) |
|
Speed Torque Curve @
60 Hz, 460 Volts | | Curve Point | Amps | Amps(%) | Torque | Torque(%) | RPM | KW | PF | HP |
| LR |
79.0 |
590.0 |
55.2 |
186.0 | 0.0 | - | - |
10.0 |
| BD |
48.5 |
362.0 |
90.0 |
303.0 |
1550 | - | - |
10.0 |
| PU |
77.0 |
575.0 |
40.0 |
134.0 |
400 | - | - |
10.0 |
| FL |
13.4 |
100.0 |
29.75 |
100.0 |
1765 | - | - |
10.0 | |
SOURCE: CALCULATED
GROUP: 3 |
|
Speed Torque Curve @
50 Hz, 380 Volts | | Curve Point | Amps | Amps(%) | Torque | Torque(%) | RPM | KW | PF | HP |
| LR | 85.0 |
545.0 |
57.4 |
159.0 | 0.0 | 0.0 | 0.0 |
10.0 |
| BD | - | 0.0 |
90.0 |
250.0 |
1300 | 0.0 | 0.0 |
10.0 |
| PU | - | 0.0 |
52.4 |
146.0 |
200 | 0.0 | 0.0 |
10.0 |
| FL | 15.6 |
100.0 |
36.0 |
100.0 |
1460 | 0.0 | 0.0 |
10.0 |
|
SOURCE: DATABASE
GROUP: 3 |
| Load Curve Data
@60/50 Hz,
460 Volts, 10 Horsepower | | Load | Amps | KW | RPM | Torque | EFF | PF | Rise By Resis | Frame Rise |
| 0.0 |
6.2 |
0.3 | 1799 |
0.0 |
0.0 | 6.1 | 0.0 | - |
| 0.25 |
6.9 |
2.175 | 1793 | 7.33 | 85.8 | 39.6 | 0.0 | - |
| 0.5 |
8.6 |
4.115 | 1784 | 14.71 | 90.6 | 60.1 | 0.0 | - |
| 0.75 |
10.7 |
6.11 | 1774 | 22.23 | 91.7 | 71.7 | 0.0 | - |
| 1.0 |
13.4 |
8.155 | 1765 | 29.75 | 91.7 | 77.0 |
55.0 | - |
| 1.15 |
15.0 |
9.4 | 1758 | 34.2 | 91.0 | 78.8 |
70.0 | - |
| 1.25 |
16.2 |
10.28 | 1754 | 37.43 | 90.7 | 79.2 |
85.0 | - |
| 1.5 |
19.5 |
12.48 | 1743 | 45.17 | 89.6 | 80.3 | 0.0 | - |
| SOURCE: CALCULATED GROUP: 3 |
|
